15 лучших программ для черчения на компьютере
Если вы не профессиональный архитектор или инженер, конструктор, выбрать, какую программу для черчения на компьютере лучше использовать, может быть нелегко. Собрали топ-15 популярных САПР-приложений и подробно описали их особенности, преимущества и недостатки.
Рейтинг статьи:
3.3
Оценок: 10
(Ваша: )
Лучшие программы для создания чертежей и схем
ПО для черчения может значительно отличаться по функциональности, уровню сложности, доступности. В обзоре мы описали самые разные программы — «для чайников», продвинутых пользователей и профессионалов. А чтобы упростить вам выбор, результаты тестирования собрали в сравнительной таблице.

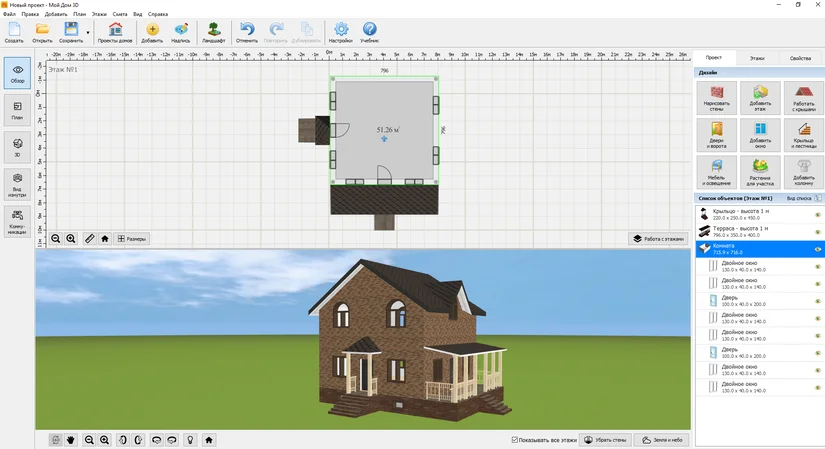

Сделайте план дома, воспользовавшись программой Мой Дом 3D. Чертите планы этажей, подвальных и мансардных помещений, выбирайте варианты кровли. На основе 2D-плана автоматически выполняется 3D-макет. Совершите виртуальный визит, чтобы оценить результат.
SolidWorks
Платформа: Web, Windows 11/10, Windows Server 2016-2022, macOS 10.15 и новее
Стоимость: бесплатная Web-версия, цены на лицензию — по запросу у торгового представителя, в зависимости от характера деятельности (бизнес, образование, наука и др.). Производитель приостановил продажу лицензий в России.
ПО является одним из отраслевых стандартов в области проектирования и конструирования в строительном деле, машиностроении, разработке электрических схем. В пакет входит несколько программных продуктов — 3D CAD с функциями составления 2Д-чертежей и объемных визуализаций на их основе, 3DExperience для пространственного проектирования, 3D Sculptor — приложение для моделирования сложноформенных поверхностей методом скульптинга.
- поддерживается импорт из любых САПР-программ;
- есть доступ к облачному сервису SolidWorks Cloud для сохранения проектов и работы из браузера онлайн;
- можно создавать поверхности со сложными изгибами, благодаря моделированию на основе кривых и сплайнов;
- позволяет смоделировать естественную среду для проверки свойств изделия.
- жителям РФ не доступна даже бесплатная пробная версия;
- высокие системные требования — от 16GB ОЗУ;
- при работе со сложными многодетальными узлами сборки работает нестабильно.
AutoCAD
Платформа: Windows 10, 11 (только 64-разрядная версия), Web, Android, iOS
Стоимость: бесплатный пробный период, подписка — от 2030$ в год Производитель приостановил продажу лицензий в России.
Одна из самых распространенных САПР-программ для создания чертежей и визуализации проектов. Широко востребована в самых разных сферах — архитектуре и строительстве, ландшафтном проектировании, конструирование изделий и механизмов, разработке инженерных коммуникаций и трубопроводов. Позволяет создавать многослойные проекты, благодаря чему можно разместить на одном чертеже как стандартные интерьерные планировки, так и схемы коммуникаций. Слои можно скрывать или визуализировать по желанию разработчика.
- есть мобильные версии для смартфонов и планшетов на Андроид и iOS;
- позволяет использовать объекты из встроенного каталога — архитектурные и конструктивные элементы, узлы трубопроводов и т. п.;
- при подготовке к печати используется технология TrustedDWG, обеспечивающая проверку деталей конструкции на совместимость;
- при рендеринге можно применять коллекцию стилей для создания визуальных эффектов;
- позволяет переносить на чертежи замеры, сделанные лазерным сканером с помощью облака точек.
- с 2022 г. в новых версиях нет русского интерфейса;
- для 3D-моделирования необходим графический планшет или трехкнопочная мышь;
- отсутствует функция автоматической параметризации в 3Д-проекции.
ArchiCAD
Платформа: Windows 10, 11 64-бит, macOS 11.3 и новее
Стоимость: пробная версия — бесплатно; от 200$ в месяц
Одно из первых ПО BIM для архитекторов. Позволяет проектировать объектно-ориентированные модели отдельных зданий или комплексов строительных объектов в двух и трехмерном виде и связывать их с геометрическими, физическими и функциональными характеристиками. Наиболее эффективно в области промышленного и архитектурного строительства и разработке ландшафтных проектов. Оснащен библиотекой готовых моделей самых разных категорий. Позволяет надстраивать плагины, расширяющие функциональность.
- отличается более простым, по сравнению с аналогами, корректно русифицированным меню;
- есть модуль IFC Model Exchange, обеспечивающий улучшенное межплатформенное взаимодействие и интеграцию с Revit (ПО обладает лучшими возможностями рендеринга);
- инструмент автотекст для упрощения заполнения документации;
- упрощенный импорт многостраничных PDF-файлов одним кликом.
- небольшое количество встроенных GDL-объектов (готовых интегрируемых в проект элементов);
- недостаточно эффективный рендеринг, по сравнению с другими кад-программами;
- для проработки инженерных и коммуникационных сетей требуется дополнительное расширение GRAPHISOFT – MEP Modeller.
Компас 3D
Платформа: Windows 7 7 SP1, 8.1, 10 32 и 64-разрядные версии
Стоимость: тестовый период бесплатно, от 32500 руб. квартал/218000 руб. бессрочно
Продвинутый пакет САПР объединяет чертежную программу для 2D-проектирования и 3D-моделирования, а также текстовый редактор с шаблонами для подготовки проектной документации. Чаще используется в области приборостроения, аграрного, ресурсодобывающего и энергетического машиностроения, авиастроения. Но также применимо в промышленном и строительном дизайне. Располагает неплохим движком рендеринга. Поддерживает методы твердотельного и поверхностного моделирования, а также комбинационный вариативный способ.
- сохраняет в качестве шаблона детали и узлы;
- можно расширить функционал за счет дополнительных модулей;
- оснащен встроеннойя библиотекой объектов;
- есть функция анализа свойств изделия и расчета поведения в естественной среде.
- плохо интегрируется с другими САПР — при импорте могут быть сбои;
- отсутствует реалистичный рендеринг с фотоэффектами;
- сложные, по сравнению с аналогами, алгоритмы пространственного моделирования.
NanoCAD
Платформа: Windows 8.1, 10, 11, Astra Linux, Art Linux, РЕД ОС
Стоимость: пробная версия — бесплатно, есть бесплатная лицензия для образовательных учреждений, лицензия — от 19700 руб.в год
Отечественная CAD-платформа предлагает комплекс инженерных решений — от простых чертежей до комплексных проектов с внедрением в производство. Может использоваться в архитектурном проектировании, машино и приборостроении.
Визуализация объектов возможна на основе концептуального моделирования — основной упор делается на форме и создании общей концепции без проработки мелких деталей. Располагает предустановленной библиотекой растровых текстур. Хотя NanoCAD нельзя назвать самой простой программой для черчения на русском, но благодаря простому интерфейсу и большому количеству обучающих материалов, она удобна для начинающих.
- софт включен в реестр российского ПО, одобренного Минцифры;
- нетребователен к системе — достаточно CPU 2 ГГЦ, ОЗУ от 4 ГБ, есть версии для 32-разрядных ОС;
- работает с внешними ссылками Xref, позволяющими использовать файлы (например, типовые блоки или узлы) в нескольких проектах;
- есть редактор таблиц со встраиваемыми макросами и формулами, что облегчает создание баз данных.
- при установке загружаются дополнительные модули (Механика, СПДС, Топоплан и др.), даже если пользователь не планирует использовать ПО в данной сфере;
- отсутствует детальной реалистичной проработки рендеров;
- не поддерживает языки программирования VBA, AutoLISP, поэтому ограничен в возможности установки сторонних плагинов.
Inventor
Платформа: Windows 7 / 8.1 / 10 / 11
Стоимость: пробная версия — бесплатно, есть бесплатная лицензия для образовательных учреждений, лицензия — от 300$ в месяц
ПО 3D CAD располагает инструментами профессионального уровня для черчения, моделирования и документирования проектов. Сочетает различные возможности проектирования — параметрического, прямого, произвольного и на основе правил. Подходит для разработки изделий из листового металла, каркасных конструкций, труб и трубопроводов, машиностроения, инженерного строительства. Располагает функциями рендеринга. Благодаря поддержки модуля TrustedDWG позволяет внедрить производственную информацию непосредственно в 3D-модель. Позволяет загружать актуальные ГОСТЫ и СНИПЫ для оформления по типовым стандартам отрасли.
- расширенное управление дизайном с помощью функций ограничения эскизов и внедрения интеллектуальных формул для параметров;
- есть автоматизированные инструменты для проектирования сварных каркасных конструкций, моделирование с помощью балочных элементов;
- библиотеки стандартного и настраиваемого контента, содержащие любые детали и узлы, от балок до болтовых соединений, ремней, пружин, шестерней и т. д.;
- встроенные калькуляторы для автоматического расчета наиболее применимых соединительных конструкций — сварных швов, зажимов, прессовых посадок.
- в версиях, вышедших после 2022 года, отсутствует русская локализация;
- требуется минимум 16 ГБ оперативной памяти;
- для детально-проработанного рендеринга требуется интеграция с Revit.
CATIA
Платформа: Windows 7 - 10 (32 и 64 bit)
Стоимость: по запросу (в зависимости от сферы применения и уровня предприятия) Производитель приостановил продажу лицензий в России.
Название САПР — это аббревиатура Computer Aided Three-dimensional Interactive Application. Это интерактивное приложение межплатформенное приложение для автоматизации внедрения продукта в производство на базе дополненного проектирования, объединяющего компьютерное моделирование и симуляцию.
Программа наиболее востребована в высокотехнологичных отраслях промышленности — авиационном и аэрокосмическом машиностроении, электронной промышленности, но применима и в других областях, таких как строительство и организация окружающей среды. Предлагаются различные программные пакеты, в зависимости от специфики производства — CATIA V5, Magic b 3D Experience.
- дает расширенные возможности управления инженерными сборками;
- поддерживает разные методы анализа готовых изделий — кинематический, термический для проверки конечного результата;
- интегрируется с САПР-программами Autodesk и SolidWorks от Dassault Systemes;
- позволяет оформлять 2D-чертежи на основе 3D-модели и составлять полную спецификацию.
- ограниченная функциональность в сфере архитектурного дизайна;
- файлы экспортируются в проприетарный формат, возможности конвертации ограничены;
- небольшая функциональность в области 2D-проектирования.
BricsCAD
Платформа: Windows 8.1, 10, 11 (x64), Ubuntu V20.04 и более новые, macOS 10.15 или выше, openSUSE, Fedora - сборки после апреля 2020 г.
Стоимость: 5 программных пакетов разной функциональности от 314$ в год или 708$ бессрочно. С 2022 г. продукт не распространяется в России.
САПР-приложение имеет несколько версий:
- Lite — для работы с плоскими чертежами;
- Pro — с возможностями 3D-моделирования — создания проекции из облака точек;
- Mechanical — для конструирования сложных механизмов;
- BIM — для создания объектно-ориентированных 3D-моделей и привязки их к внутренним характеристикам и внешним координатам;
- Ultimate — объединяет весь функционал Mechanical и BIM.
Кроме этого существует облачная система Bricsys 24/7, позволяющая наладить совместную работы и организовать документооборот между участниками проекта. Софт может использоваться в любых сферах проектирования — от дизайна до разработки высокотехнологичных механизмов.
- не требует для установки мощного ПК;
- отличается несложными, быстро осваиваемыми алгоритмами;
- улучшенный контроль, проверка на ошибки и автоматизация работы благодаря AI-технологиям;
- экспорт и импорт 70+ форматов.
- в новых версиях отключен русский язык;
- нет продвинутого рендеринга с эффектами реальности и анимацией сцен;
- нет динамических блоков для быстрого редактирования параметров.
Renga
Платформа: Microsoft Windows 10 или новее (64-разрядная)
Стоимость: тестовый период и версия для домашнего использования — бесплатно, лицензии от 50 тыс. руб. (образовательные версии — от 20 тыс. руб.)
Одна из лучших отечественных BIM-систем, сочетающая функциональность и интуитивно понятный интерфейс. С помощью САПР можно полностью организовать рабочий процесс от разработки концепции до оформления всей проектной документации, включающей чертежи, трехмерную визуализацию, рабочие графики и сметы. Расширенный инструментарий для архитекторов, строителей и инженеров.
Предлагает разные тарифные решения, в зависимости от целей и задач. Есть home-версия — простая программа для создания чертежей и схем на русском бесплатно для некоммерческого использования, пакеты Standart и Professional, учебные комплекты для студентов и преподавателей архитектурно-строительных вузов и колледжей.
- создание проекта на основе плоского плана или построения 3D-модели;
- автоматизированное армирование, упрощающее расчет опорных конструкций;
- динамически обновляемые графики и базы данных для комплексных изменений;
- автосоставление поэтажных планов, разрезов и фасадов на основе 3D-объекта;
- пакетная конвертация многолистовых проектов в другие форматы.
- в home-версии нет журнала действий, который позволяет откатить изменение на несколько шагов;
- нет работает одновременно в нескольких окнах;
- нельзя переименовывать уровни в 3D-пространстве — только через панель инструментов.
ZWCAD
Платформа: Windows 7, 8, 10, Windows Server 2008, 2012, 2016, 2022
Стоимость: пробная версия бесплатно, от 899$ бессрочно
Продвинутая 2D CAD-система с базовыми функциями 3D-моделирования. Программа найдет применение в архитектуре, дизайне, промышленном строительстве и инженерном конструировании. Полностью совместима с AutoCAD. Позволяет самостоятельно создавать, открывать и редактировать чертежи DWG и DXF. Поддерживает интерфейсы Net, ZRX, VBA. Есть функция рендеринга сцены.
- можно выбирать стиль интерфейса — ленточный или классический;
- поддержка большого количества форматов, помимо основных;
- быстро открывает и считывает 2D-чертежи любого объема;
- синхронизация с облачным хранилищем для сохранения файлов с возможностью командного доступа;
- позволяет встраивать дополнительные плагины.
- нет поддержки динамических блоков;
- мало визуальных стилей;
- низкая производительность в 3D-режиме;
- плохо реализована функция перемещения и вращения 3D-вида.
FreeCAD
Платформа: Windows 7, 8, 10, 11, Mac OS X 10.12 Sierra и выше, Linux
Стоимость: бесплатно
Разработчики позиционируют САПР как бесплатную альтернативу дорогостоящему официальному ПО, такому как Компас и BricsCAD, AutoCAD. И действительно, по функциональности софт приближен к аналогам, хотя все еще во многом уступает прототипам. Располагает инструментами для отрисовки 2D-чертежей, 3D-моделирования на основе примитивов. Позволяет выполнить проектную документацию и создавать макеты для печати на 3D-принтерах. Используется для составления интерьерных планировок и чертежей капитальных конструкций, деталей и механизмов.
- pro пользователи могут скачивать сборки для разработчиков и расширять функционал программы;
- можно писать сценарии (макросы) для автоматизации повторяющихся действий;
- быстрое переключение из 2D-режима в 3D;
- на сайте можно найти документацию, подробные инструкции на русском.
- для импорта DWG необходима установка конвертера (например, ODA или OCAD-Pro);
- не подходит для решения сложных технических задач;
- по сравнению с аналогичным софтом небольшой инструментарий для рисования.
Revit
Платформа: Windows 10, 11 (только 64-разрядная версия), Parallels Desktop для Mac — macOS 10.13 и новее
Стоимость: пробная версия бесплатно, от — от 315$ в месяц
Входит в топовую линейку ПО Autodesk, считается признанным стандартом — так, владение Revit является одним из основных требований для проектировщиков, архитекторов, строителей и дизайнеров при устройстве на работу. Основное предназначение — 3D-проектирование зданий и инфраструктуры. Благодаря автоматической параметризации удается добиться высочайшей точности в моделировании. Располагает продвинутыми инструментами для создания эскизов, планирования, аннотирования и визуализации. Интегрируется с BIM Collaborate Pro для организации совместного доступа и создания междисциплинарных команд для упрощения и ускорения связи офиса и строительной площадки.
- оптимизация управления — при внесении правок в любой чертеж, автоматически изменяются данные, относящиеся к данному элементу во всем проекте;
- реализована функция Revit MEP для проектирования инженерных систем;
- база семейств с готовым объектами от стен и блоков до светильников и розеток с возможностью полного редактирования моделей без программных кодов.
- с 2022 г. разработчик не выпускает софт с русским интерфейсом;
- относится к многопоточным, требуя мощного процессора и объем памяти от 16 ГБ;
- необходима специальная настройка под разные задачи.
LibreCAD
Платформа: Windows 7, 8, 8.1, 10, 11, macOS 10.5.8 Leopard и старше, Linux
Стоимость: бесплатно
Не слишком сложная но функциональная программа для черчения в 2D с открытым исходным кодом. Содержит полный набор инструментов для черчения — прямые, сплайны, дуги, многоугольники, эллипсы. Основной формат используемых файлов — AutoCAD DXF, но софт также поддерживает импортирт в DWG, PDF, может работать с растровыми изображениями BMP, JPG и TIFF. Подойдет и для создания небольших планировок, и для масштабных проектов в сфере инженерного строительства.
- софт свободно доступен для всех платформ, в интерфейсе реализовано 30+ локаций, включая русскую;
- совместим с форматом DXF, а также поддерживает файлы разных версий;
- благодаря открытому исходному коду позволяет подгружать собственные и сторонние расширения.
- нет возможности 3D-визуализации;
- не все файлы DWG, созданные в других приложениях, открываются корректно;
- при черчении с размерами приходится все время переключаться на командную строку.
T-Flex CAD
Платформа: Windows 7, 8, 10, 11
Стоимость: пробная версия бесплатно, цены — по запросу
Отечественная PLM-система для конструирования и 3D-моделирования применима во всех областях инжиниринга и строительства. Пользователям доступен выбор методов работы — создание параметрических чертежей или построение объемных моделей и сборок и разработка на их основе 2D-схем. Располагает множеством встроенных функций, в других программах доступных только в виде надстроенных модулей, таких как конечно-элементный анализ, модули создания спецификаций, анимирования и фотореалистичной визуализации.
- комплексное PLM-решение, позволяющее оптимизировать рабочие процессы на всех этапах проекта;
- расширенные параметрические возможности с автоматизацией логических операций;
- хорошее быстродействие даже при обработке тяжелых сборок;
- большой ассортимент бесплатных библиотек элементов;
- автоматическая стандартизация документов под российские ЕСКД и ГОСТ.
- неудобная политика распространения — нельзя просто купить программу для собственных нужд, требуется отправить запрос в отдел продаж;
- не интегрируется с зарубежными сервисами, ограничен импорт файлов, нет автоматического переноса данных;
- сложный неинтуитивный интерфейс, алгоритмы отличаются от классических САПР, что затрудняет освоение;
- нестандартный метод рендеринга — большинство элементов нельзя добавить на 3D-объект, требуется предварительное детальное 2D-эскизирование.
A9CAD
Платформа: Windows 98, 2000, XP, Vista, 7, 8, 10
Стоимость: бесплатно
Приложение для чертежей в 2D-формате. Располагает всеми основными инструментами рисования. Поддерживает различные форматы, в том числе DWG, EMF, DXF. Способен работать со слоями, сделать привязку объекта.к сетке, добавление текста, изменение параметров и цвета линий, добавление штриховки.
- работает даже с самыми ранними версиями Windows, подходит для слабых ПК;
- есть автоматическое переключение из двухмерного режима в ортографический;
- поддерживает редактирование по слоям для добавления инженерных схем и интерьера;
- может импортировать растровые рисунки, например, для перерисовки сканов чертежей.
- софт не поддерживается производителем, нельзя скачать официальную безопасную версию;
- для перевода меню требуется скачать сторонний русификатор, ПО может представлять угрозу безопасности;
- нет 3D-визуализации;
- не поддерживает новые версии DWG-файлов.
Таблица сравнения программ
SolidWorks
AutoCAD
ArchiCAD
Компас 3D
NanoCAD
Inventor
Catia
BricsCAD
Renga
ZWCAD
FreeCAD
Revit
LibreCAD
T-Flex CAD
A9CAD
Заключение
При выборе инструмента для черчения стоит ориентироваться не только на функциональность программы, но и на свой уровень подготовки. Профессиональный софт позволяет решить задачи любой сложности, но для новичков ПО такого рода не слишком удобно, так как требует хотя бы базовых инженерных навыков и знания принципов моделирования. Даже для освоения с нуля удобной домашней версии Renga или несложного приложения для 2D-черчения LibreCAD потребуется некоторое время. Если вам быстро нужно проработать планировку и интерьерное решение квартиры или дома, воспользуйтесь удобной программой Дом 3D.
