Лучшие программы
для проектирования электрики

Чтобы не запутаться в многообразии приложений, перед выбором определитесь с ключевыми параметрами. Вот чек-лист, который поможет принять верное решение.

• Определите свой уровень и задачу. Для разовой замены розеток в квартире сложный BIM-комплекс не нужен. Берите бесплатный инструмент с интуитивным интерфейсом. Если же вы инженер, который готовит проект электроснабжения целого здания, вам потребуется профессиональная САПР с возможностью оформления документов по ЕСКД.
• Оцените необходимый функционал. Как минимум в ПО должна быть возможность начертить схему расположения оборудования. В более профессиональных продуктах есть трассировка проводов в 3D, расчет токов короткого замыкания, автоматическое составление спецификаций и ведомостей.
• Проверьте платформу и доступность. Часть софта работает только на Windows, но некоторые сервисы есть и для macOS или Linux. Многие современные решения, особенно для новичков, доступны онлайн прямо в браузере. Для мобильных задач существуют версии под Андроид и iOS.
• Учитывайте стоимость и форматы лицензий. Есть полностью бесплатные продукты, условно-бесплатные с ограничениями и платные. Для профессиональной работы часто нужна дорогая, но максимально функциональная лицензия.
• Обратите внимание на поддержку и сообщество. Наличие подробной справки на русском языке, активного форума или видеоуроков критически важно для освоения программного обеспечения. Для корпоративного использования не менее значима техническая поддержка от разработчика.

Мой опыт подсказывает, что далеко не всегда лучшим выбором оказывается самое мощное ПО. Иногда быстрее сделать в простом редакторе, чем осваивать профессиональный пакет ради двух схем.

Софт из этого раздела создан для домашних мастеров, начинающих электриков и всех, кому нужно быстро спланировать проводку в квартире или рассчитать параметры сети. Интерфейс здесь дружелюбный, а для старта не потребуется долгого обучения.

Домашний Инженер 3D

ОС: Windows

Цена: бесплатный пробный период на 5 дней, лицензия — от 890 ₽/год

Этот программный комплекс выходит за рамки простого черчения электрики — он позволяет работать со всеми основными коммуникациями и конструкциями дома. Вы можете создать 3D-модель здания, а затем внутри нее проложить трассы, расставить розетки, выключатели и осветительные приборы. Система автоматически привязывает компоненты к стенам и полу, что значительно ускоряет разработку.

Ключевые возможности:

• создание поэтажных планов с учетом элементов электрической сети;
• добавление 3D-моделей электрооборудования из библиотеки;
• цветовая маркировка проводов в зависимости от сечения и назначения;
• автоматическое формирование сметы;
• просмотр помещений в режиме виртуальной прогулки.

Оптимальный выбор для тех, кто собирается строить дом с нуля или делать масштабный ремонт. Тут можно сразу и дизайн продумать, и все основные коммуникации начертить, и смету составить.

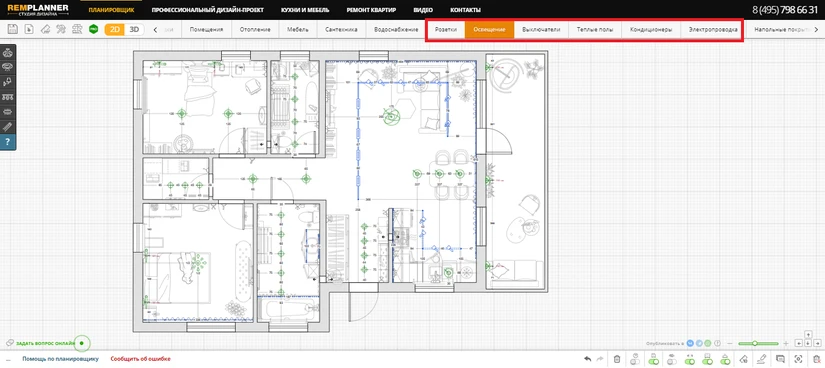

Remplanner

ОС: web

Цена: бесплатный базовый функционал с ограничениями, подписка от 690 ₽/месяц

Этот онлайн-сервис позиционирует себя не столько как программу для разводки электрики в квартире, сколько как универсальный планировщик для ремонта. В базовой версии можно начертить план квартиры или дома, расставить на нем схематичную мебель, а потом отметить места установки розеток, выключателей и другого оборудования. Для полноценной трассировки и вычисления стоимости необходимо оформить подписку.

Ключевые возможности:

• планирование разных этапов ремонта и стройки;
• формирование смет и списков закупок на основе плана;
• добавление текстовых заметок и комментариев;
• совместный доступ для обсуждения с командой или заказчиком.

Отличный онлайн-инструмент для быстрого планирования. Помогает ответить на вопрос «Где что будет стоять?», но не дает ответа на вопрос «Какой кабель и автомат нужен?». Советую использовать его для эскиза, а вычисления делать в другом приложении.

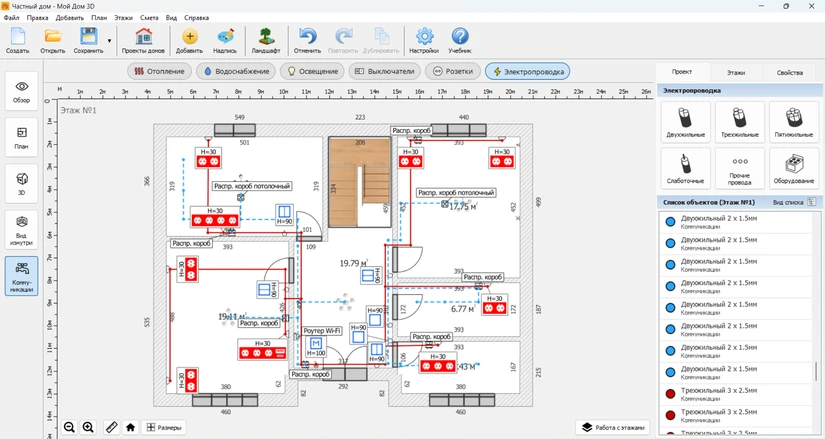

Мой Дом 3D

ОС: Windows

Цена: 5-дневная бесплатная версия, лицензия от 693 ₽ за разовую покупку

Позиционируется как удобный инструмент для владельцев частных домов. Программное обеспечение предлагает комплексный подход: от создания планировки и дизайна интерьера до разметки инженерных систем. Инструменты для проводки здесь представлены в виде отдельного режима, что позволяет работать над чертежами без отвлечения на мебель и декор.

Ключевые возможности:

• создание детального плана помещений с точными размерами;
• размещение осветительных приборов, розеток и выключателей;
• прокладка линий проводки 220В и слаботочных сетей с цветовой маркировкой;
• установка электрощитков, распределительных коробок и другого оборудования;
• составление сметы на основе использованных материалов.

Хорошее решение для первого этапа — визуального планирования. Поможет домовладельцу наглядно расставить все розетки на плане перед началом ремонта и прикинуть их количество. Однако для следующих шагов, таких как подбор параметров кабелей и защитной автоматики, потребуется уже более специализированный софт.

Мобильный Электрик

ОС: Android, iOS

Цена: 449 ₽

Это приложение не предназначено для красивого черчения, но блестяще справляется с вычислениями, необходимыми для создания безопасной сети. Софт позволяет быстро определить ключевые параметры будущей системы электроснабжения с помощью смартфона. Но продумать, как сделать проект дома, придется в другом ПО.

Ключевые возможности:

• подбор сечения кабеля по мощности, току и условиям прокладки;
• определение потерь напряжения на линии;
• вычисление токов короткого замыкания;
• подбор автоматов и УЗО;
• расчет контуров заземления;
• составление сметы на основе встроенного или пользовательского прайса.

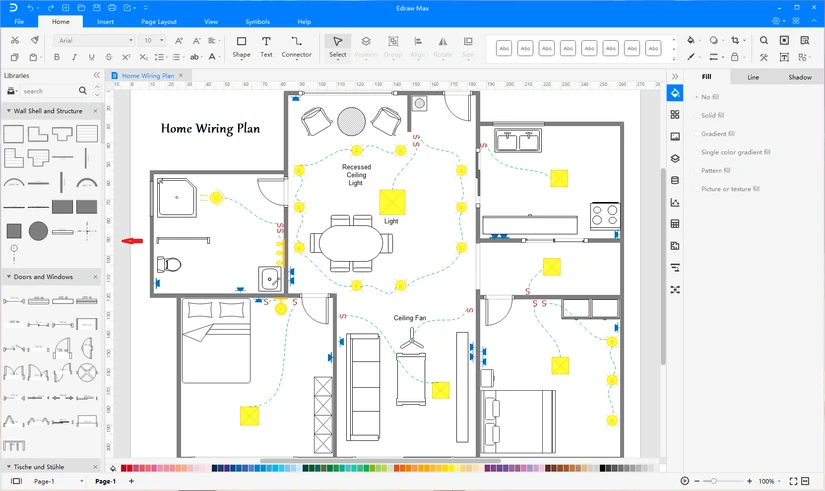

Edraw Max

ОС: Windows, macOS, Linux, iOS, Android, web

Цена: 7-дневный бесплатный период, подписка от $99/год

Это универсальный конструктор диаграмм, который подходит и для создания электрических схем. Он сочетает в себе простоту рисования с широкими возможностями по оформлению. Библиотека содержит тысячи шаблонов и символов, в том числе и электротехнических.

Ключевые возможности:

• рисование принципиальных, монтажных и однолинейных электрических схем;
• добавление стандартизированных условных обозначений из библиотеки;
• импорт и экспорт файлов в форматах DWF и PDF;
• интеграция с офисными пакетами для создания презентаций.

Если вам нужно не просто нарисовать план, а сделать его красивым и понятным для презентации клиенту или коллегам — это отличный выбор. Edraw Max выигрывает у чистых «чертилок» за счет удобства и полиграфического качества результата.

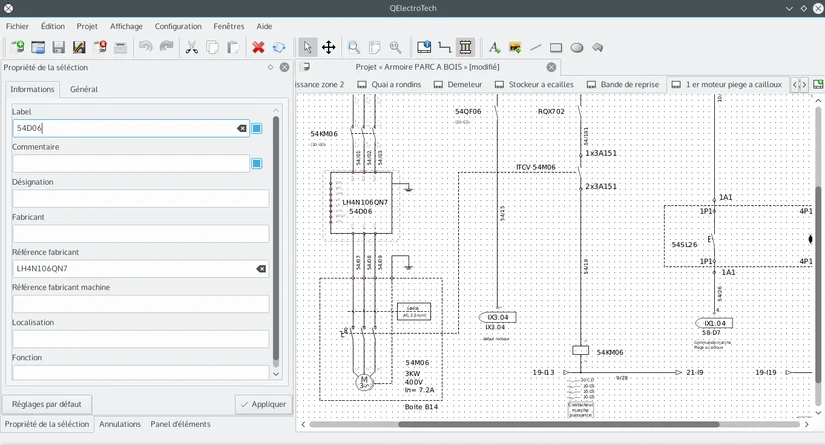

QElectroTech

ОС: Windows, macOS, Linux

Цена: бесплатно

Простое, но на удивление функциональное ПО с открытым исходным кодом. Оно заточено именно под создание электрических и электронных принципиальных схем. Из-за своей распространенности пользуется популярностью у студентов и новичков.

Ключевые возможности:

• взаимодействие с обширной встроенной библиотекой элементов, соответствующих ГОСТ и международным стандартам;
• настройка и создание собственных условных графических обозначений;
• автоматическая нумерация элементов и формирование списков соединений;
• экспорт файлов в векторные форматы SVG и PDF.

Вариант для тех, кому нужно регулярно рисовать корректные принципиальные схемы. После небольшого привыкания эта программа для планировки электрики в квартире работает быстрее многих громоздких аналогов. Идеальна для студентов, преподавателей и инженеров, не требующих от софта автоматизации всех процессов.

В этом разделе собраны инструменты для серьезной проектной деятельности. Они предполагают наличие специальных знаний. Такие продукты используются для разработки сложных систем электроснабжения зданий и промышленных объектов, а также для подготовки полного пакета документации.

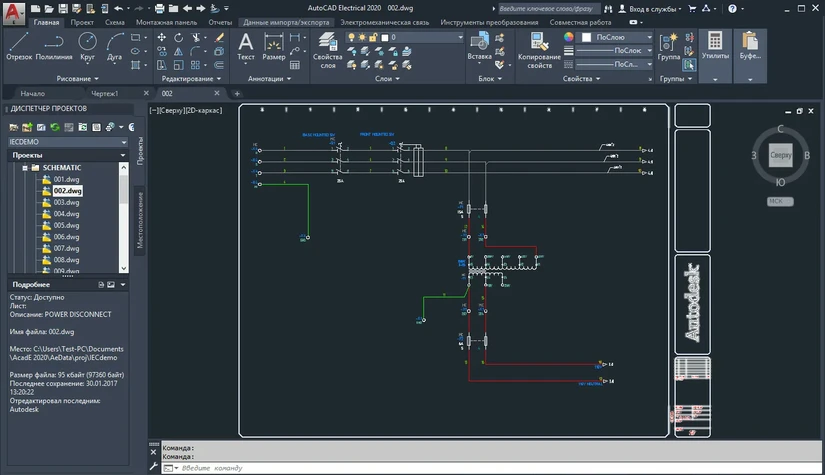

AutoCAD Electrical

ОС: Windows

Цена: подписка от $260/месяц, есть пробная версия на 30 дней

Это специализированное расширение флагманского продукта Autodesk предназначенное для инженеров-электриков. Оно превращает универсальную среду черчения в мощную систему автоматизированного проектирования.

Ключевые возможности:

• создание чертежей с интеллектуальными связями между элементами;
• быстрая генерация отчетов — перечней элементов, кабельных журналов, ведомостей;
• работа с библиотеками компонентов от ведущих мировых производителей;
• проверка готовых проектов на наличие в них ошибок, таких как повторяющиеся номера или неподключенные устройства;
• сквозное обозначение проводов и клемм.

Индустриальный стандарт, на котором работает половина мира. Если вы проектируете сложные промышленные объекты и бюджет не ограничен — это выбор без альтернатив. Но для небольших задач его мощность будет избыточной, а цена неподъемной. Кроме того, придется что-то придумать с покупкой, поскольку реализация расширения в РФ остановлена.

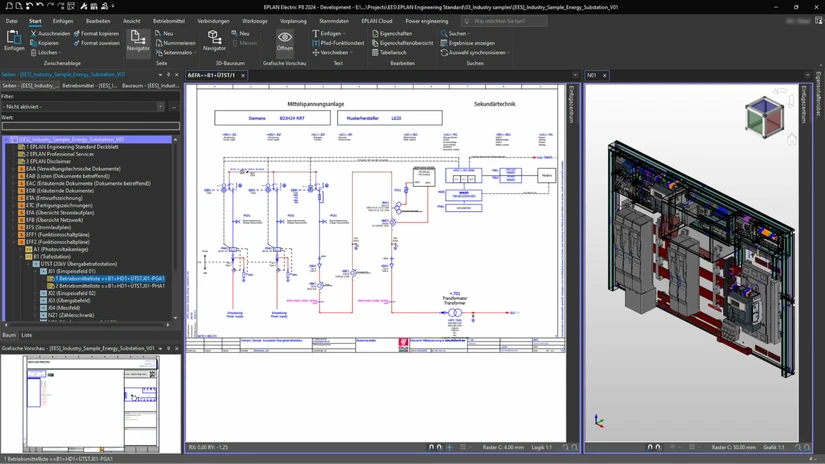

EPLAN Electric P8

ОС: Windows

Цена: формируется индивидуально, зависит от типа лицензии и срока

Мощная САПР, созданная для планирования электропроводки и автоматики. EPLAN — это не просто редактор чертежей, а целая платформа для управления проектными данными, известная своей методологией и строгим подходом к организации работы.

Ключевые возможности:

• сквозное проектирование от функциональной схемы до монтажных чертежей шкафа;
• централизованное управление данными в единой базе;
• автоматическая генерация всей сопутствующей документации;
• интеграция с CAD-программами для механики и ERP-системами предприятия;
• поддержка международных стандартов, включая полный набор ГОСТ.

Одно из основных орудий труда для крупных проектных бюро и заводов. Логика EPLAN заставляет инженера работать четко и структурно. Когда вы в нее погружаетесь, производительность взлетает, но начальный порог вхождения отпугивает многих.

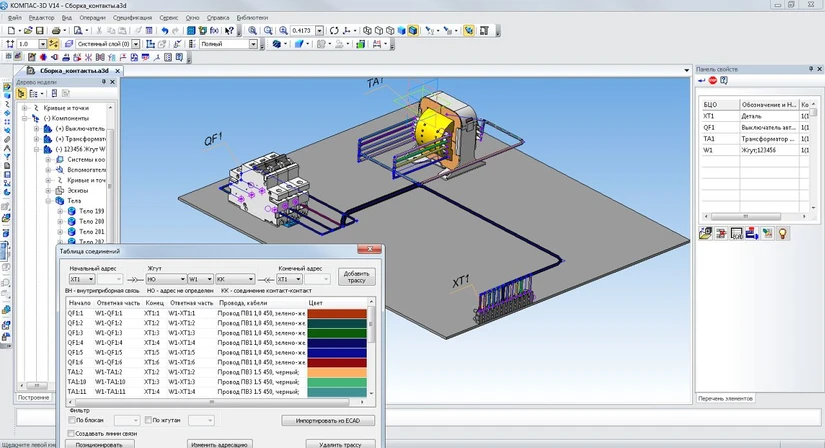

КОМПАС-Электрик

ОС: Windows

Цена: от 24 400 ₽/квартал, есть 30-дневная пробная версия

Полнофункциональная программа для проектирования электропроводки в частном доме, квартире или на предприятии. Решение глубоко интегрировано с платформой КОМПАС-3D и адаптировано под российские стандарты оформления документации.

Ключевые возможности:

• автоматическое формирование рабочих чертежей и спецификаций по ЕСКД;
• ведение базы данных изделий с возможностью привязки к реальным каталогам;
• вычисление токов короткого замыкания и выбор оборудования по параметрам;
• выпуск комплекта документации на проект одним нажатием кнопки.

Надежный и предсказуемый инструмент для российского рынка. Если ваша деятельность жестко завязана на соблюдении отечественных норм и вам нужна стабильность, а не самые передовые мировые тренды, это отличный и осознанный выбор.

NanoCAD BIM Электро

ОС: Windows, Astra Linux, РЭД ОС, Alt Linux

Цена: подписка от 71 500 ₽/год, есть бесплатная версия на 30 дней

Современное российское BIM-решение для внутренних систем освещения и электроснабжения. Программное обеспечение построено на платформе nanoCAD и позволяет создавать интеллектуальную цифровую модель электрики, интегрируемую в общий проект здания.

Ключевые возможности:

• определение нагрузок, токов КЗ, потерь напряжения и освещенности;
• прокладка кабельных трасс с автоматическим обнаружением коллизий;
• работа с библиотеками оборудования от реальных российских производителей;
• автоматическое формирование полного пакета проектной и рабочей документации.

Если вы берете курс на BIM и ищете адекватную замену ушедшим западным решениям для электрики — начинать изучение стоит именно с него. Соотношение возможностей и цены одно из лучших на рынке.

Revit + BIM Electrical Design

ОС: Windows

Цена: от $380/месяц, есть 30-дневная пробная версия

Эта связка представляет собой BIM-платформу Autodesk Revit, расширенную специализированным плагином для электротехники от Schneider Electric. Решение позволяет создавать интеллектуальные модели электрических систем, полностью интегрированные в архитектурно-конструкторскую модель здания.

Ключевые возможности:

• взаимодействие со всеми типами электрических систем в режиме единого окна;
• автоматическая трассировка кабелей с учетом препятствий и требований;
• определение токов короткого замыкания, нагрузок и падения напряжения;
• генерация чертежей, ведомостей и спецификаций на основе модели;
• обнаружение и устранение коллизий с другими инженерными системами на начальных стадиях работы.

Мощное решение для комплексного планирования современных зданий. Его сила — в единстве модели. Но это палка о двух концах: работать вполсилы не получится, вся команда должна быть погружена в BIM, иначе инвестиции не окупятся.

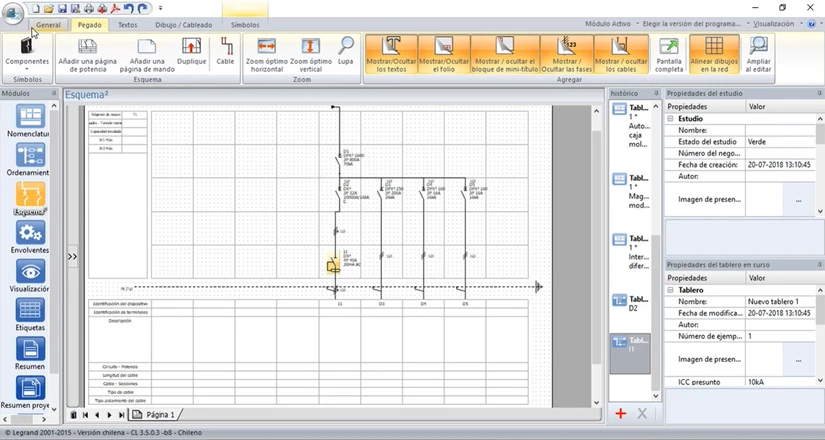

XL PRO³

ОС: Windows

Цена: бесплатно

XL PRO³ — это не программа для проектирования электрики в квартире в полном смысле слова. Скорее его можно классифицировать как специальное ПО для планирования щитов и шкафов. Продукт дает возможность автоматически подбирать корпуса, формировать компоновку и спецификации.

Ключевые возможности:

• построение однолинейной схемы щита;
• подбор корпуса соответствующего типоразмера и степени защиты;
• формирование трехмерной компоновки оборудования внутри шкафа;
• выполнение тепловых расчетов и проверка условий короткого замыкания.

Бесплатный и очень качественный инструмент для своей ниши. Если вы проектируете щиты на аппаратуре Legrand, то игнорировать этот сервис просто неразумно. Он сэкономит массу времени на подборе корпусов и исключит ошибки в спецификациях.
