Лучшие программы
для проектирования водоснабжения
Программа для проектирования водоснабжения пригодится любому, кто собирается самостоятельно монтировать водопровод. Такое ПО помогает создать схему разводки, продумать места пересечения стен, посчитать стоимость компонентов и т. д. Но новичку сложно быстро найти подходящий софт. Чтобы не ошибиться в выборе, воспользуйтесь этим рейтингом. В статье сравним 11 лучших программ: их цены и функционал.
Рейтинг статьи:
5.0
Оценок: 2
(Ваша: )
Выбор редакции:
-
Домашний Инженер 3D
Простой планировщик, в котором можно смоделировать квартиру, дачу или дом и нарисовать схему разводки труб холодного и горячего водоснабжения, канализации.
Скачать для Windows -
Valtec.PRG
Бесплатное приложение для гидравлических расчетов. -
Renga
Профессиональный софт для проектирования сетей в многоквартирных домах.
Как выбрать программу для проектирования водоснабжения?
Чтобы подобрать программу для проектирования систем водоснабжения под свою задачу, ответьте на несколько вопросов:
- Насколько сложной будет разводка. Если речь идет о квартире с одним санузлом или небольшом доме, функционал сложных САПР будет избыточен. В таких случаях достаточно простого приложения, рассчитанного на новичков.
- Готовы ли вы потратить несколько недель на обучение. С первого взгляда кажется, что разобраться в функционале AutoCAD или его аналогов просто, но в реальности пройдет немало времени, прежде чем вы освоитесь в системе.
- Хорошо ли владеете английским. Некоторые приложения не имеют русификации. Если чувствуете, что ваших познаний в английском недостаточно, выбирайте отечественные аналоги или продукты, локализованные для пользователей РФ.
- Какое оборудование будет использоваться. Каталоги компонентов в разных приложениях сильно различаются. Если точно знаете, продукцию какого производителя будете покупать, используйте его фирменную программу.
- Нужна ли наружная сеть. Тем, кто живет в частных домах, требуется не только продумать разводку по помещениям, но и спланировать ход коммуникаций по участку. При выборе продукта смотрите, чтобы в нем были функции для моделирования территории и прокладки труб снаружи здания.
ТОП-11 конструкторов водопровода
Ниже рассмотрим лучшие конструкторы и расчетные программы. Положение в списке не отражает сложности продукта, учитывайте это при выборе.

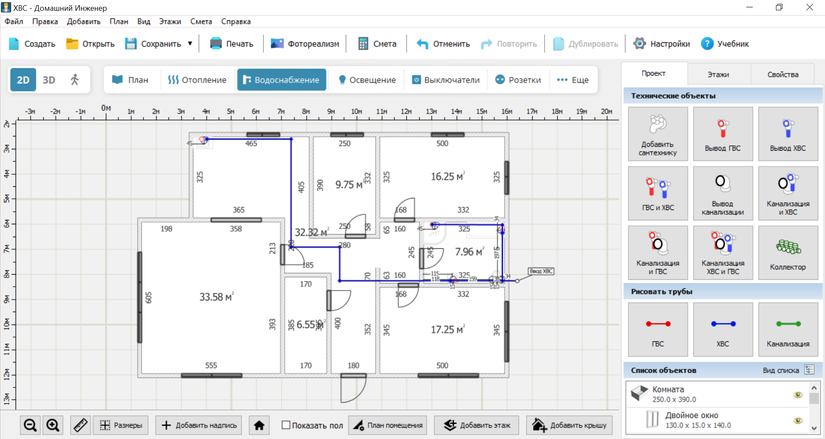

Домашний Инженер 3D
ОС: Windows
Русский язык: есть
Цена: бесплатная демоверсия на 5 дней, далее — от 890 руб в год.
Отечественный софт, рассчитанный на новичков в сфере проектирования. Чтобы начать работу, достаточно начертить стены и перегородки. Далее можно перейти в раздел «Водоснабжение» и подготовить схему разводки. Тут есть трубы для ХВС и ГВС, водоотведения. В базе содержатся модели оборудования для подготовки, хранения и перекачки воды, коллекторы и выводы. Любой элемент можно подписать прямо на листе, это существенно упрощает чтение чертежа в дальнейшем.
Подобный чертеж не получится использовать для согласования каких-либо решений, но для монтажных работ он подходит гораздо лучше стандартной аксонометрической схемы. Здесь наглядно видно, что и как расположено, а ключевые коммуникации выделены цветом. Для человека, который не привык к чертежам, такой план гораздо понятнее.
- есть встроенный сметный модуль, в котором можно посчитать стоимость как самого оборудования, так и монтажных работ;
- листы удобно экспортировать в PDF
для печати; - поддерживает работу с многоэтажными зданиями, можно тянуть коммуникации за пределы дома;
- большая коллекция сантехники, включающая ванны, душевые кабины, раковины и т.д.;
- все объекты можно свободно масштабировать.
- не поддерживается на
macOS и Linux; - нельзя загружать дополнительное оборудование.
Скачайте Домашний
Инженер 3D и попробуйте спроектировать систему водоснабжения прямо сейчас!

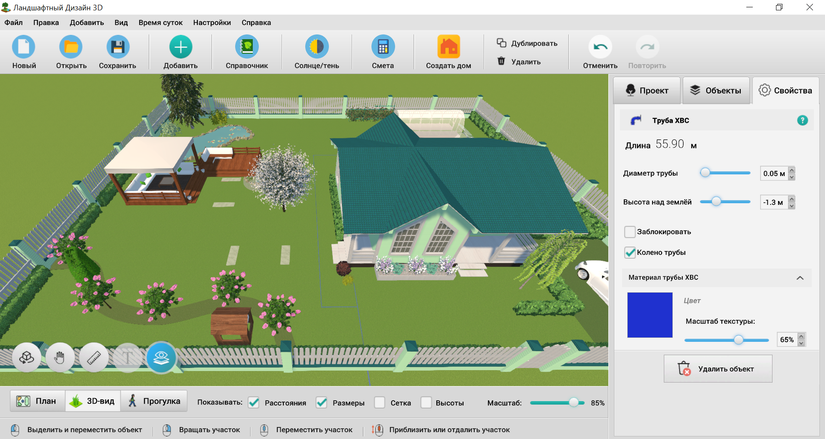

Ландшафтный Дизайн 3D
ОС: Windows
Русский язык: есть
Цена: бесплатная демоверсия на 5 дней, далее — от 990 руб.
В этом конструкторе водопровода большое внимание уделено наружной разводке. Его удобно использовать, если есть труба на границе участка, но нет в самом доме. Можно проложить коммуникации с учетом глубины монтажа, завести их в здание и подключить к ним другие постройки. В базе имеются скважинные насосы, баки-накопители, гидроаккумуляторы и прочее оборудование.
- сметный модуль автоматически считает метраж труб и количество оборудования, необходимого для реализации проекта;
- работает в 2D и 3D, есть режим прогулки, в котором удобно осматривать места пересечений с другими коммуникациями;
- отображается глубина, на которой залегают отрезки водопровода;
- для удобства можно перекрасить отдельные ветки в другие цвета;
- большое количество справочных материалов и обучающих роликов на сайте;
- поддерживает загрузку моделей извне.
- нельзя спланировать внутреннюю разводку;
- нет гидравлических расчетов;
- не учитывает фитинги при создании сметы.

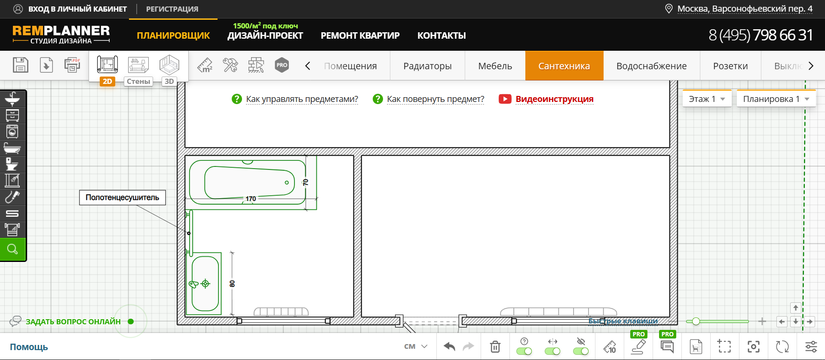

Remplanner
ОС: web
Русский язык: есть
Цена: функции планировки доступны бесплатно, модуль с водоснабжением открывается по подписке — от 690 руб. в месяц.
Онлайн-сервис для планирования ремонтных и строительных работ. Ориентирован как на новичков, так и на профессиональных строителей, дизайнеров и ремонтные бригады. Здесь можно составить план разведения линий с привязкой к точкам потребления. Сервис автоматически вычисляет метраж участков, количество соединительных деталей и сопутствующих расходников. Позволяет формировать сметы по работам и материалам, генерировать альбомы в PDF.
- доступ с любого устройства;
- поддерживает совместную работу над проектом;
- сохранение даже без регистрации;
- автоматическая разводка труб — при расставлении сантехники инструмент соединит все точки.
- скорость работы зависит от качества интернет-соединения;
- без подписки недоступны даже базовые инструменты проектирования;
- объемная визуализация выглядит не слишком впечатляюще, при том что доступ к ней платный;
- ограниченный каталог сантехники и инженерных узлов.

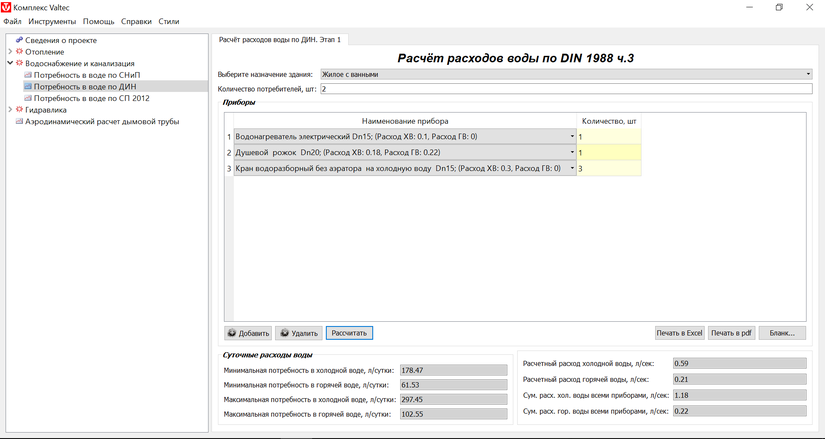

Valtec.PRG
ОС: Windows
Русский язык: есть
Цена: бесплатно
Этот продукт не имеет графического ядра — здесь только выполняются гидравлические расчеты. Приложение помогает вычислить суточный, секундный и средний часовой расходы воды на основе данных, введенных пользователем. Зная эти цифры, можно максимально точно подобрать диаметры труб и заранее понять, какая техника будет работать на имеющемся напоре. С первого взгляда интерфейс выглядит громоздко, но один-два видеоурока помогут быстро понять, как создать проект в этой системе.
- одинаково подходит как для сетей в квартирах, так и в загородных домах;
- в вычислениях учитываются не только характеристики приборов, но и тип здания, количество жильцов;
- удобный экспорт результатов в PDF и XLS;
- доступны расчеты по СНиП, по СП и ДИН.
- в базе присутствует преимущественно оборудование Valtec;
- нельзя начертить даже примитивную технологическую схему;
- нет расчетов стоимости.

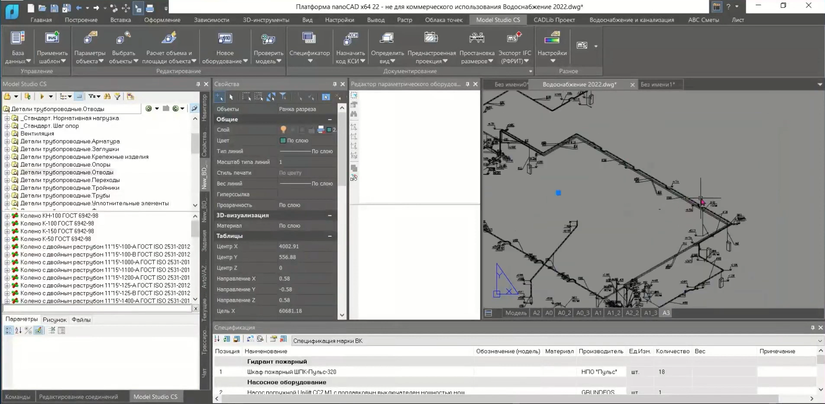

Model Studio SC
ОС: Windows, Astra Linux, RED OS, Alt Linux, Ubuntu
Русский язык: есть
Цена: демонстрационная версия по запросу, подписка от 29 900 руб. за 3 месяца.
Сложная профессиональная программа для проектирования водопровода. Работает как расширение для nanoCAD или AutoCAD. Построение ведется в объеме, система генерирует разрезы, аксонометрию, перечни оборудования и другие документы. Имеется автоматическая проверка на пересечения со смежными конструкциями. Подходит для проектирования водопровода в большом поселке, многоквартирном доме или даже микрорайоне.
- можно создавать новое оборудование с нуля;
- в каталоге есть все базовые элементы, необходимые для монтажа — от кранов и труб до болтов и прокладок;
- библиотека автоматически обновляется во время действия лицензии;
- файлы можно экспортировать в BIM-программы.
- требуется минимум 24 ГБ оперативной памяти;
- для работы нужно не только купить лицензию на саму Model Studio SC, но и установить nanoCAD;
- на обучение понадобится несколько месяцев.

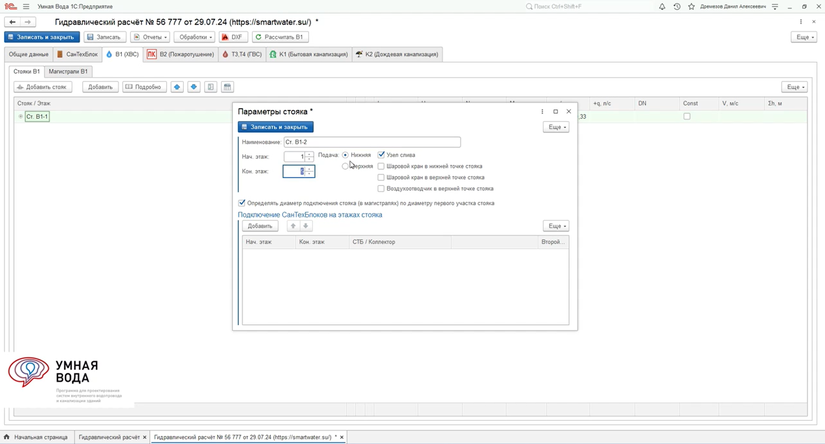

Умная вода
ОС: web
Русский язык: есть
Цена: по запросу, студентам предоставляется бесплатная годовая лицензия.
Российский программный комплекс для проектирования водопровода, канализационных и пожарных систем. Главная особенность — работа по принципу «одного окна» — вычисления выполняются одновременно с построением схемы. Расчеты строго соответствуют нормативной документации. Софт подходит для организаций, занимающихся проектированием жилых и общественных зданий.
- помогает определить параметры насосов и клапанов;
- формирует лаконичные и понятные отчеты;
- выполняет максимально подробный расчет;
- работает на базе 1С — это удобно для тех, кто привык к интерфейсу данной программы.
- нет публичной информации о розничных ценах — стоимость формируется индивидуально под запрос организации;
- автономной версии нет — при отсутствии связи доступ к проекту пропадает;
- база оборудования ограничена, расширяется медленно — редкие или специфические модели приходится вносить вручную;
- техподдержка ориентирована в первую очередь на корпоративных клиентов — частному пользователю ответа придется ждать дольше.

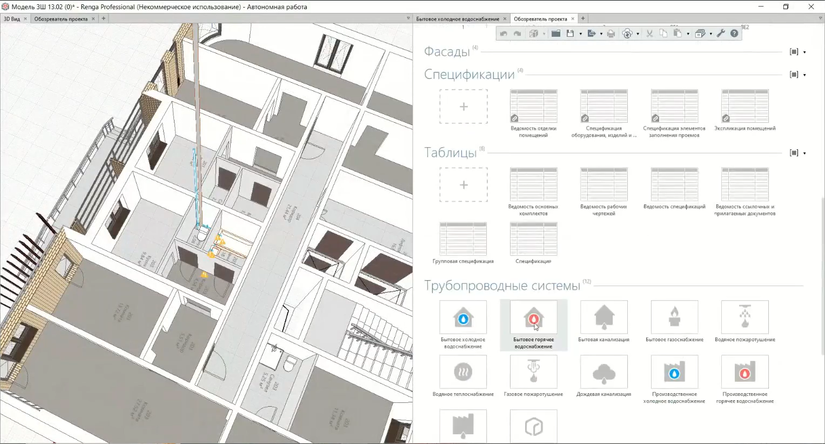

Renga BK
ОС: Windows
Русский язык: есть
Цена: студентам — бесплатно, коммерческая лицензия — от 60 000 руб. в год.
Отечественный софт для комплексного проектирования зданий. Раздел ВК позволяет создавать сети подачи и отведения воды, а также отопления на основе единой информационной модели. При изменении планировки трассы перестраиваются автоматически. В новых версиях добавлена возможность наложения многослойной изоляции на трубы, что упрощает учет материалов.
- все разделы проекта связаны между собой — исключаются пересечения инженерных сетей и расхождения в документации разных специалистов;
- программа сама считает метраж труб, количество фитингов и оборудования, выгружает готовые ведомости;
- функция группировки объектов позволяет объединять элементы в пользовательские сборки, назначать им свойства и выгружать в спецификации отдельными позициями.
- библиотека готовых элементов меньше, чем у зарубежных аналогов — не все производители представлены в базе;
- нет версий для macOS и Linux;
- тем, кто привык к классическим САПР, придется долго переучиваться.

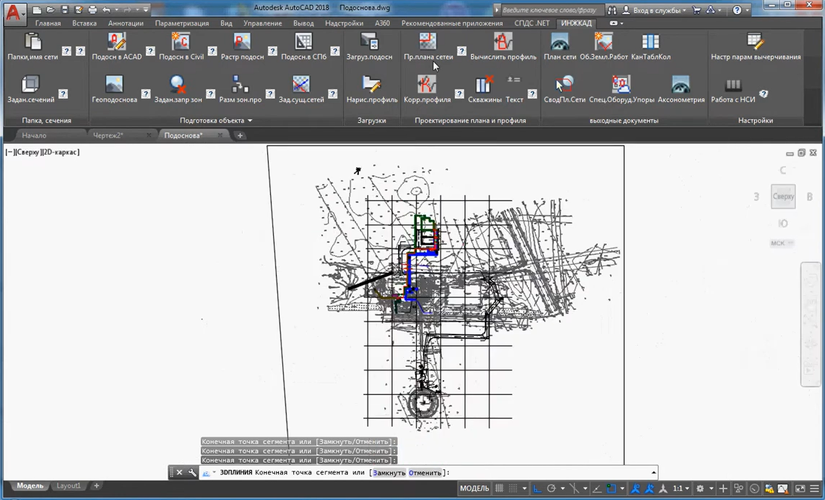

AutoCAD
ОС: Windows, macOS
Русский язык: внедрен частично, многие элементы оставлены англоязычными
Цена: 30-дневная демоверсия, подписка от $175 в месяц.
Универсальная среда для черчения, применяемая в том числе для создания схем водоснабжения. Ее можно использовать как программу для сантехнической разводки, но в базовой версии расчеты отсутствуют. Для инженерных задач обычно требуется установить дополнительные модули.
- полная свобода в оформлении чертежа — можно настроить любой шрифт, толщину линии, штриховку, создать собственный стиль оформления документации;
- совместимость со всеми смежными программами через DWG;
- большая библиотека готовых блоков сантехники в открытом доступе;
- лаконичный и логичный интерфейс.
- не адаптирован под российские стандарты оформления — для выпуска документации по ГОСТ нужны дополнительные модули;
- для работы с 3D-моделями инженерных сетей требуется специализированная сборка или надстройки;
- нужен ПК с видеокартой уровня NVIDIA GeForce RTX 2060 и минимум 8 ГБ ОЗУ.

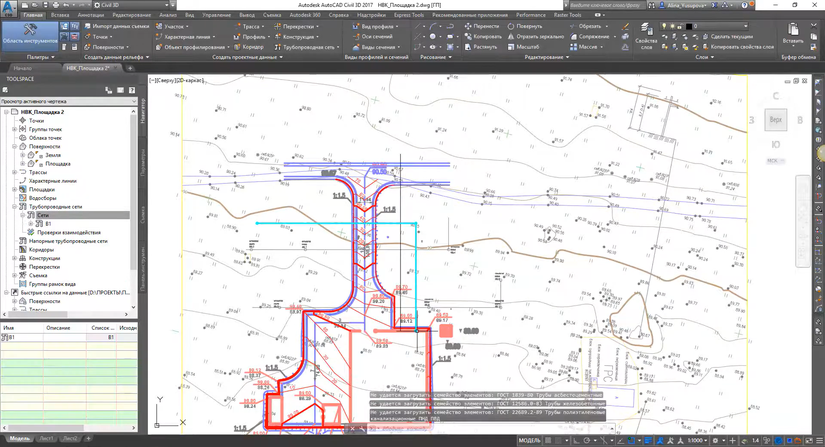

Civil 3D
ОС: Windows
Русский язык: частичная локализация
Цена: 30 дней бесплатно, далее — от $240 в месяц.
Профессиональная среда для проектирования объектов инфраструктуры: наружных сетей водоснабжения и канализации. Все элементы — трассы, трубы, колодцы, рельеф — связаны между собой динамически. При изменении отметки поверхности программа автоматически перестраивает продольный профиль трубопровода и пересчитывает глубину заложения. Это основная рабочая среда для генпланистов и специалистов по внешним коммуникациям в крупных проектных организациях.
- автоматическое построение продольных профилей — достаточно задать трассу и привязать ее к цифровой модели рельефа;
- встроенный модуль гидравлических расчетов — можно проверить пропускную способность сети, определить скорость потока и наполнение труб без экспорта в сторонние среды;
- интеграция с другими продуктами Autodesk — модель из Civil 3D без потерь передается в Revit для увязки с архитектурой и внутренними системами здания.
- для комфортной работы требуется мощный компьютер — рекомендовано 32 ГБ оперативной памяти и видеокарта с 8 ГБ видеопамяти;
- освоение занимает месяцы даже у опытных пользователей AutoCAD — логика работы с трассами, коридорами и поверхностями принципиально отличается от классического черчения;
- для приведения документации к читаемому виду часто требуются дополнительные ручные правки;
- справочные материалы и документация преимущественно на английском;
- не подходит для проектирования внутренних систем здания;
- при прекращении оплаты доступ к проектам и инструментам закрывается, автономная бессрочная лицензия не предусмотрена.
При правильной настройке шаблонов программа выдает чертежи по требованиям ГОСТ и СП. Еще существуют отечественные надстройки, такие как PikTools (ПикТулс), которые автоматизируют рутинные операции и адаптируют среду под нормы РФ.

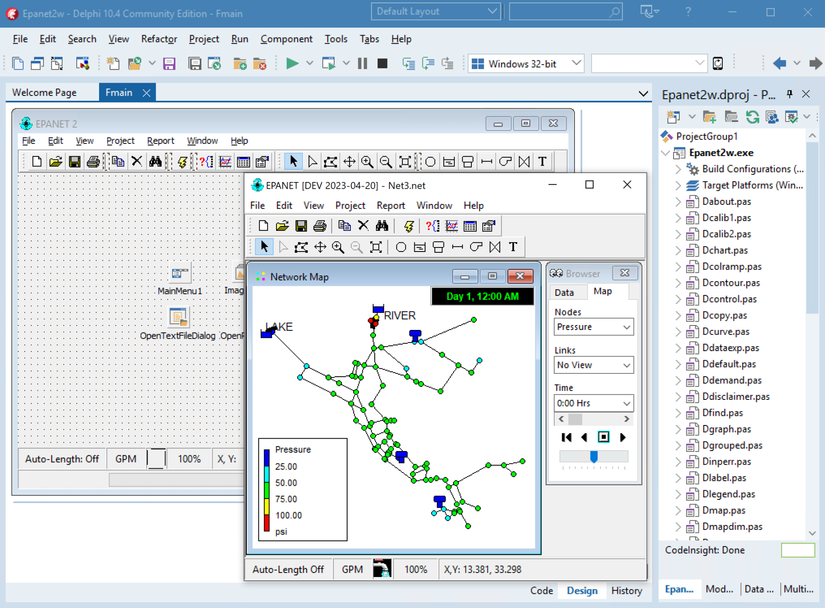

Epanet (Ипэнэт)
ОС: Windows
Русский язык: нет
Цена: бесплатно
Программа для моделирования напорных трубопроводных сетей, признанная отраслевым стандартом во многих странах. Выполняет гидравлический анализ с учетом перепадов высот, насосов, резервуаров и водонапорных башен. Прогнозирует поведение системы в часы пикового потребления и при пожаротушении.
- не требует платежей ни на старте, ни в процессе использования;
- применяется коммунальными службами по всему миру — методика расчетов проверена десятилетиями эксплуатации в реальных водоканалах;
- можно смоделировать изменение пропускной способности со временем;
- подходит для расчета поселковых сетей — программа корректно обрабатывает разветвленные и кольцевые схемы любой сложности;
- поддерживает три формулы расчета потерь напора, пользователь может выбрать подходящую под конкретные условия.
- интерфейс сложен для неподготовленного пользователя — все настройки задаются через таблицы параметров, визуальных подсказок минимум;
- графика примитивная, только двухмерные схемы — трубы отображаются линиями, узлы кружками, никакой привязки к реальной геометрии;
- русификаторы делают энтузиасты, их работоспособность не гарантируется;
- не предназначена для внутренней разводки зданий — расчет стояков и подводок к приборам в этой среде не предусмотрен;
- нельзя оформить чертеж по ГОСТ — результаты выводятся в табличном виде или примитивной графикой, не пригодной для проектной документации;
- техническая поддержка отсутствует — все вопросы решаются только через форумы сообщества.

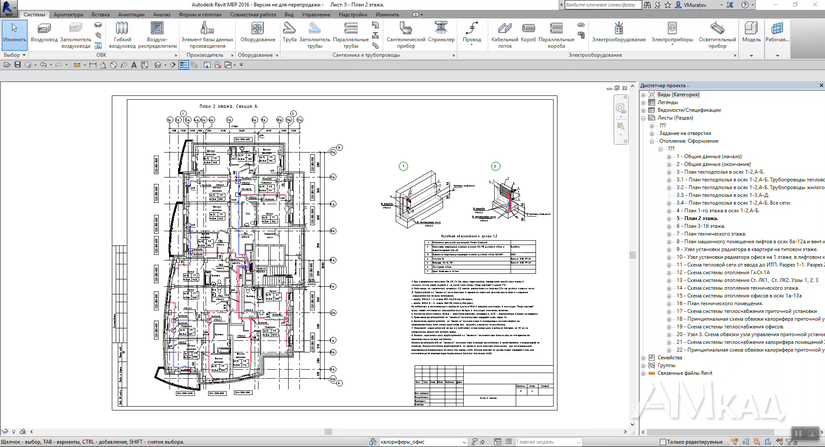

Revit
ОС: Windows
Русский язык: частичная локализация
Цена: 30 дней бесплатно, далее — от $251 в месяц
Система для информационного моделирования зданий, в которой элементы — трубы, фитинги, приборы, арматура — являются объектами с заданными свойствами и связями. При изменении диаметра магистрали программа перестраивает соединения, а при перемещении прибора трасса подстраивается под новое положение.
- архитектурная модель и коммуникации объединены в едином пространстве, любые корректировки в одном разделе мгновенно отображаются в других;
- подсвечивает места, где труба пересекается с балкой, воздуховодом или другой коммуникацией, что исключает переделки на этапе монтажа;
- при трассировке можно задать требуемый наклон, и программа проконтролирует его соблюдение на всех участках, что критически важно для корректной работы;
- можно создавать пользовательские типы систем, например, сеть с технической водой.
- для комфортной работы с моделью среднего здания необходимо не менее 16 ГБ оперативной памяти, а для крупных объектов рекомендуется 32 ГБ и более;
- из коробки плохо адаптирована под российские нормы — для выпуска документации по ГОСТ требуется длительная настройка шаблонов, семейств и спецификаций;
- отечественные серии оборудования и типовые узлы приходится создавать самостоятельно или приобретать отдельно;
- при прекращении оплаты подписки доступ к проектам сохраняется, но редактирование становится невозможным — файлы можно только просматривать.
Сравнительная таблица
Домашний Инженер 3D
Ландшафтный Дизайн 3D
Remplanner
Valtec.PRG
Model Studio CS ВК
Умная вода
Renga
AutoCAD
Civil 3D
EPANET
Revit
Заключение
Чтобы подобрать ПО, в первую очередь ориентируйтесь на поставленную задачу:
- Проектирование наружной сети. Подойдет Epanet, Ландшафтный Дизайн 3D, Умная вода, Civil 3D.
- Планирование разводки внутри здания. Можно использовать Домашний Инженер 3D или Remplanner.
- Создание комплексной модели с учетом водоснабжения. Отлично подойдут Revit, Renga BK, Model Studio SC.
- Подготовка чертежей для согласования. Лучше выбрать AutoCAD или другую САПР.
Часто задаваемые вопросы
1. Какое программное обеспечение использует сантехник?
На практике монтажники редко работают со сложными конструкторами систем водоснабжения. Чаще используются бумажные эскизы или распечатки из простых планировщиков. Такого плана достаточно, чтобы понять расположение стояков, длину трасс и найти точки подключения приборов.
2. Сколько стоит проект водоснабжения?
Почти всегда услуги наемного проектировщика зависят от площади дома и сложности системы. Как правило, цены начинаются ориентировочно от 10-15 тыс. руб.
3. Нужен ли проект на водоснабжение частного дома?
Да, особенно если вы подключаетесь к магистральным линиям. Без плана водоканал может отказать в выдаче разрешения на законных основаниях.
